幾種森林可燃物熱解特性及動(dòng)力學(xué)分析

余子倩

東北林業(yè)大學(xué)工程技術(shù)學(xué)院,黑龍江哈爾濱150040

      選取水曲柳樹(shù)枝、水曲柳樹(shù)葉及草本植物福王草,采用熱重分析法探究可燃物升溫速率、粒徑、氣氛對(duì)熱解特性的影響采用Coats - Redfern積分法選取最佳機(jī)理函數(shù)建立動(dòng)力學(xué)模型,獲得活化能和指前因子結(jié)果表明三者熱解過(guò)程主峰溫度約220400。可燃物升溫速率和氣氛對(duì)熱解過(guò)程有一定影響,粒徑影響較小氮?dú)鈿夥障?/span>Valensi方程為最佳機(jī)理函數(shù)。熱穩(wěn)定性排序?yàn)?/span>水曲柳樹(shù)葉水曲柳樹(shù)枝草本植物福王草

關(guān)鍵詞森林可燃物;熱重分析動(dòng)力學(xué)

中圖分類(lèi)號(hào)X913.4, TK121, TQ351.2  文獻(xiàn)標(biāo)志碼A

文章編號(hào)1009-0029(2017)01-0020-04

森林防火是我國(guó)減災(zāi)工程的重要構(gòu)成部分,即運(yùn)用科學(xué)技術(shù)的手段嚴(yán)格控制預(yù)防發(fā)生、蔓延和撲救過(guò)程,最大限度地降低火災(zāi)對(duì)人類(lèi)和自然的損失。目前相關(guān)研究主要集中于生物質(zhì)熱解內(nèi)部能源利用方面,如纖維素、半纖維素和木質(zhì)素的熱重研究。生物質(zhì)熱解為影響森林火災(zāi)發(fā)生和蔓延的重要因素,筆者選取我國(guó)東北林區(qū)常見(jiàn)的森林可燃物———水曲柳樹(shù)枝、水曲柳樹(shù)葉及草本植物福王草采用熱重分析法顯示熱解過(guò)程和體系失重情況。通過(guò)Origin軟件和Coats -Redfern積分方程獲得表征生物質(zhì)熱解趨勢(shì)的動(dòng)力學(xué)特性的活化能E指前因子A和機(jī)理函數(shù),為生物質(zhì)特性研究及森林火災(zāi)防治救援提供依據(jù)。

1 試樣采集與試驗(yàn)設(shè)計(jì)

試驗(yàn)選用Q600型熱重分析儀SDT),自東北林業(yè)大學(xué)試驗(yàn)林場(chǎng)一次性采集水曲柳的樹(shù)枝、樹(shù)葉以及草本植物福王草等全部所需試樣。經(jīng)過(guò)一段時(shí)間試樣完全干燥后,采用CX-200型高速多功能粉碎機(jī)將試樣粉碎通過(guò)40、6080目篩子分別篩取粒徑大于0.45、0.30、0.20mm的試樣。通過(guò)控制熱天平溫度,連續(xù)記錄獲得物質(zhì)質(zhì)量與溫度關(guān)系的熱重曲線TG曲線和質(zhì)量隨溫度或時(shí)間的變化率與溫度或時(shí)間關(guān)系的微分熱重曲線即DTG曲線。為研究可燃物熱解特性將待測(cè)試驗(yàn)在100 mLmin的氮?dú)鈿夥障?/span>,20min的升溫速率,對(duì)質(zhì)量約210 mg,粒徑大于0.30 mm的水曲柳樹(shù)枝水曲柳樹(shù)葉及草本植物福王草進(jìn)行熱解,直至800重復(fù)試驗(yàn)以排除系統(tǒng)誤差。

2 試驗(yàn)結(jié)果與分析

21 熱解特性分析

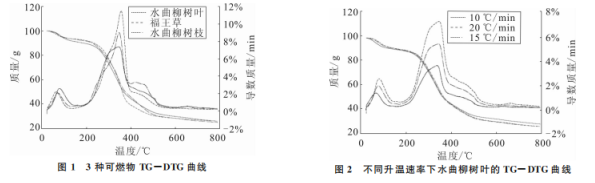

3種可燃物的熱解曲線如圖1所示。TG曲線看3種可燃物熱解曲線趨勢(shì)基本一致僅各階段初始和結(jié)束溫度略有不同,當(dāng)溫度TT第一個(gè)峰頂溫度時(shí)為失水階段三者的曲線基本重合;當(dāng)溫度T臨界溫度TT臨界溫度時(shí)3種試樣均表現(xiàn)出不同程度的輕微失重。DTG曲線看,溫度在T臨界溫度TT臨界溫度時(shí)為急劇失重階段,當(dāng)3種可燃物達(dá)到峰值溫度T第二個(gè)峰頂溫度時(shí),草本植物福王草的峰值面積即參與熱解的質(zhì)量變化最大,失重速率約為9.001min。3種可燃物的燃燒速度燃燒性能為草本植物福王草水曲柳樹(shù)枝水曲柳樹(shù)葉;當(dāng)溫度TT時(shí)為炭化階段,3種試樣質(zhì)量變化趨于平緩,熱解后坩堝內(nèi)殘留少量炭化物。


2. 2 升溫速率對(duì)熱解影響分析

不同升溫速率下水曲柳樹(shù)葉的TGDTG曲線,如圖2所示。TG曲線可以看出,不同升溫速率下水曲柳樹(shù)葉熱解過(guò)程仍分為失水輕微失重、急劇失重和炭化4個(gè)階段隨著升溫速率升高,水曲柳樹(shù)葉TG曲線呈逐漸波動(dòng)狀態(tài)。DTG曲線可以看出升溫速率升高使試樣外部、內(nèi)部存在溫度梯度導(dǎo)致反應(yīng)滯后,即在較高升溫速率下,水曲柳樹(shù)葉需要更高的溫度才能達(dá)到與低升溫速率下相同的失重比例。因此,隨著升溫速率升高,DTG 曲線失重過(guò)程朝高溫方向偏移失重速率峰值和臨界溫度也隨之增高。

2 . 3 粒徑對(duì)熱解影響分析

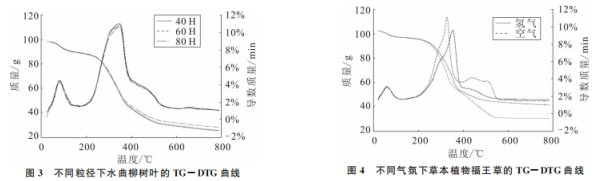

不同粒徑水曲柳樹(shù)葉的TGDTG曲線升溫速率20min),如圖3所示。水曲柳樹(shù)葉在不同粒徑下熱TGDTG曲線基本一致。隨著水曲柳樹(shù)葉粒徑的增大DTG曲線的主峰面積略變寬,質(zhì)量損失區(qū)間略向高溫方向移動(dòng),熱失重率略微減小,反應(yīng)后固體殘留物略多一些即粒徑對(duì)熱解的影響很小。


24 氣氛對(duì)熱解影響分析

升溫速率為20min時(shí),不同氣氛下草本植物福王草的TGDTG曲線,如圖4所示TG曲線看,在失水輕微失重階段,草本植物福王草在空氣和氮?dú)鈿夥障碌那€趨勢(shì)基本一致影響主要體現(xiàn)在急劇失重階段。DTG曲線看,當(dāng)溫度TTT時(shí),草本植物福王草在空氣氣氛下主峰面積變高熱解區(qū)間變大。草本植物福王草的在空氣氣氛下進(jìn)入劇烈失重階段明顯快于氮?dú)鈿夥?/span>,且失重速率較氮?dú)鈿夥崭?/span>、失重率更大;溫度TT時(shí),熱解過(guò)程基本結(jié)束,產(chǎn)物成分較穩(wěn)定失重速率較小,試樣失重率較少,熱效應(yīng)不明顯

3 動(dòng)力學(xué)分析

31 熱解動(dòng)力學(xué)模型

根據(jù)Coats -Redfern積分方程如式1所示),采用表1所示的4種常見(jiàn)函數(shù)利用Origin 8.0對(duì)熱解曲線上主峰區(qū)間作線性回歸分析,取標(biāo)準(zhǔn)差

上一篇 : 熱輻射通量對(duì)PMMA 燃燒特性影響的實(shí)驗(yàn)研究

下一篇 : 無(wú)溫度補(bǔ)償浮充工況鉛酸蓄電池析氣特性
