非貯壓懸掛式干粉滅火裝置

使用說明書

.概述

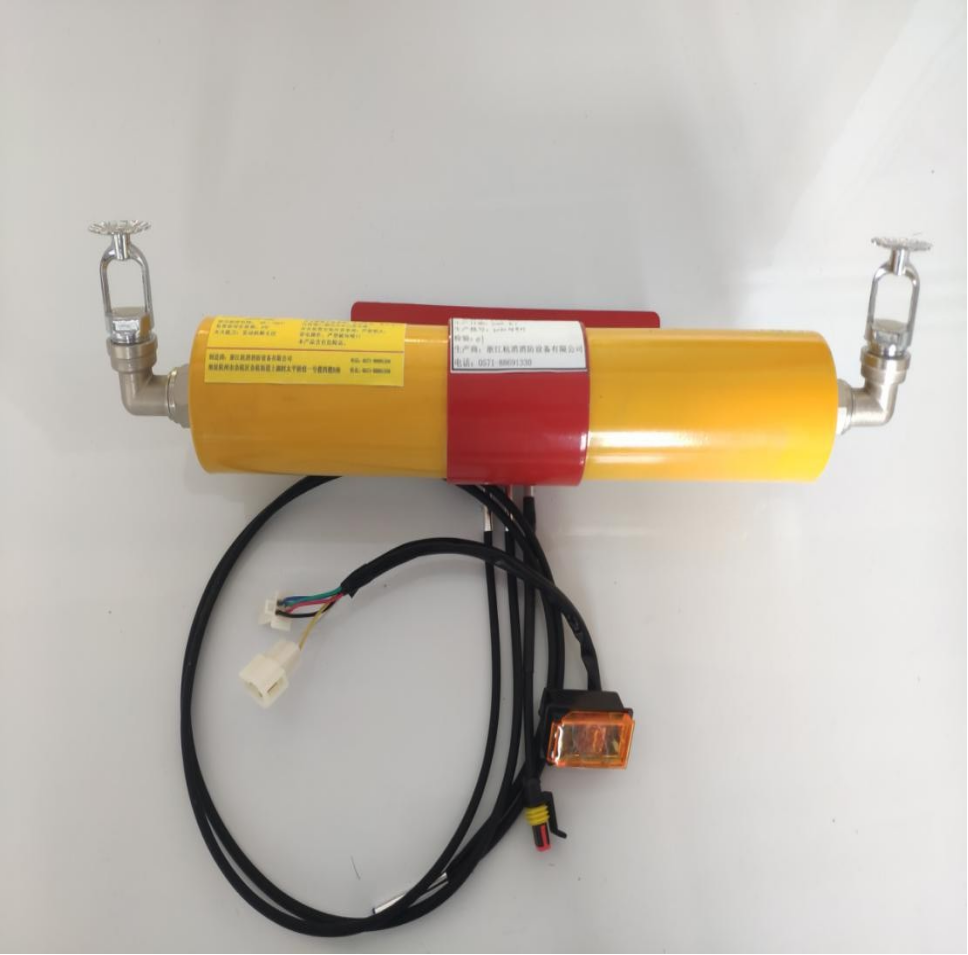

本產品專為汽車發動機艙、電瓶艙、緩行器等高溫易著火部位而設計,是一種安裝在車輛發動機艙、電瓶艙及緩行器等高溫易起火部位,具有一定抗震能力和適用于惡劣工作環境。本裝置由超細干粉滅火劑、驅動介質、滅火劑貯罐、引發器組件 (熱引發組件、電引發組件選裝)等部件組成。和火災報警系統聯動時,能在車輛發動機艙、電瓶艙、緩行器等高溫部位起火時,自動啟動完成滅火。同時還能通過選裝的啟動開關手動啟動滅火器。



二.適用范圍



車用發動機艙干粉滅火裝置(非貯壓式)可撲滅A、B、C類火災。



. 執行標準



產品按XF 602-2013生產。

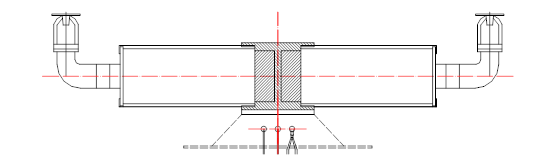

.結構示意圖


.型號及主要性能參數

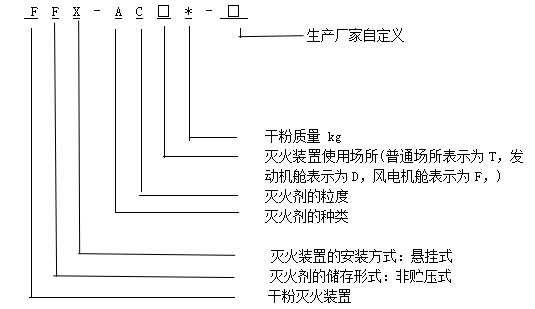

1 型號標記


示例:干粉滅火劑質量為0.5 kg,滅火劑種類為ABC超細干粉的非貯壓懸掛式發動機艙干粉滅火裝置,其型號表示為FFX-ACD0.5-HX 。



2 主要性能參數

規格型號

FFX-ACD0.5-HX

滅火劑質量

500

滅火能力

發動機艙專用

啟動方式

電控、溫控、明火

噴射時間

≤5

使用環境溫度(℃)

-40~+90

安全電流(mA)

≤200

啟動電流(mA)

250~600

使用電壓(V)

DC12V-24V

接口類型

AMP 282104-1(選裝)

外型尺寸

460*130



六.
安裝說明

1、滅火裝置安裝在發動機艙上方,安裝時必須使滅火劑噴射朝下,特殊情況時,允許在小于90度范圍內調整角度,便于滅火劑噴射正對保護對象,安裝支架可根據客戶需要制定。

2、采用熱引發組件啟動時,將滅火裝置上的熱敏線插入套管與布置于發動機艙內的熱敏線一頭相重疊100mm—200mm(本產品含有易燃易爆危險品,安裝時嚴禁明火),再用尼龍?jiān)鷰г谥丿B范圍處的套管上分三段扎緊。

3、采用熱引發組件啟動的滅火裝置多具聯動應用時,各滅火裝置之間用熱敏線連接起來,兩端分別與布置在發動機艙內的熱敏線相連接。

4、采用電引發組件啟動時,啟動電源(DC12V—24V)功率按區域內安裝的滅火裝置數量配置,滅火裝置多具聯動應用時,采用滅火裝置并聯方式連接。具體連接方式可根據客戶要求。



.注意事項



1、安裝時禁止明火、帶電操作。帶電引發裝置的滅火器必須使用標稱的工作電壓和電流。

2、定期檢查滅火裝置,若滅火裝置損壞或已啟動,必須更換滅火裝置。

3、貯存庫房應干燥通風。運輸時應輕裝輕放,防止碰撞。避免曝曬、雨淋。



. 使用和維護

1、使用有效期過后,不得自行拆除處理,應由本公司售后服務部或指定的特約維修點統一檢測。

2、遵守其它國家及行業的相關規定要求。
