柜式全氟己酮自動滅火裝置

一、滅火裝置簡介

柜式滅火裝置又稱預制滅火裝置,是指將滅火劑貯存裝置、管路、噴嘴、壓力訊號器、驅動部件等預先組裝成套的一種滅火裝置。該裝置可直接安裝在防護區,無需單獨設計儲瓶間,具有施工、安裝簡便、工程投資少等特點。

本公司生產的柜式自動滅火裝置分柜式滅火裝置和懸掛式滅火裝置兩類,適用于單元獨立式的全淹沒滅火系統,由一套或幾套柜式滅火裝置保護一個防護區。裝置中貯存裝置的容積、滅火劑的充裝量、噴頭的安裝型式及啟動方式等均可根據工程使用要求進行具體設計。本裝置一般與火災自動報警滅火控制系統聯用,實施對防護區保護,并對防護區發生的火情進行自動報警、自動滅火。

本公司生產的柜式自動滅火裝置,產品系列完善、外形美觀,并具有安裝靈活方便、工作準確可靠、操作維修方便等特點??蓮V泛應用于計算機房、電訊中心、配電房、變壓器房、檔案室、資料室、貴重物品庫、儲油間等較小空間的防護區作消防保護。

二、柜式滅火裝置

三、1、概述

柜式滅火裝置是將滅火劑貯存裝置、管路、噴頭、壓力訊號器、閥驅動器、火災探測部件、控制器等部件組裝于儲瓶柜內的一種滅火裝置。本公司常規產品火災探測部件、控制器與儲瓶柜分裝,閥驅動器為電磁型閥驅動器,啟動電源DC24V 1.5A。

本公司生產的柜式全氟己酮頓安1230)滅火裝置,儲瓶柜有單瓶柜和雙瓶柜兩種。柜式滅火裝置的結構型式還可根據工程要求作特殊設計,如設計對地板層、吊頂層等特殊保護對象實施保護等。

2、工作原理

柜式滅火裝置一般與火災探測器、火災報警滅火控制器、緊急啟/止按鈕、聲光報警器、放氣指示燈等消防設備配套使用。當防護區發生火情,感溫、感煙探測器發出火災信號通過火災自動報警滅火控制器的邏輯分析后,即發出聲光復合報警信號,同時發出聯動指令,關閉聯動設備,經過一段延時時間后,發出滅火指令,啟動電磁型閥驅動器,開啟容器閥,釋放滅火劑,實施滅火;值班人員如發現火情后,可按下防護區門外的緊急啟動按鈕,實施滅火操作;電磁型閥驅動器上還設有手動按鈕,緊急情況下還可進行機械應急手動操作滅火。

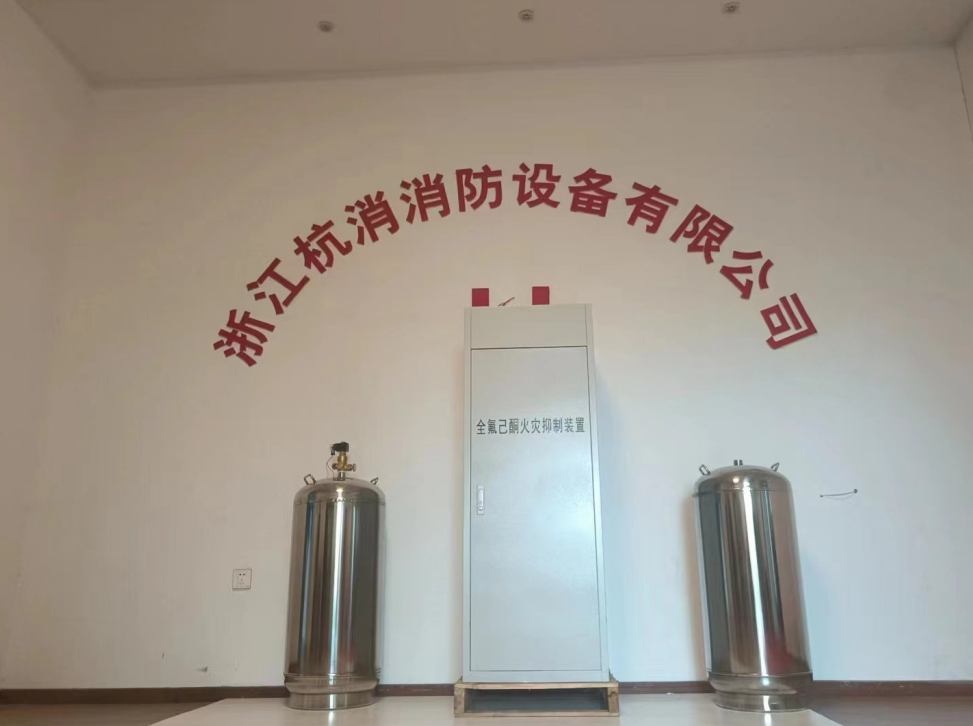

3、柜式自動滅火裝置外形圖









4、主要技術參數:

型號

貯存容器容積(L)和數量

滅火劑最大裝密度

貯存壓力(20℃)

最大工作壓力(50℃)

啟動電壓/電流

工作溫度范圍

QRF6/1.6

45×1

1150kg/m³

1.6Mpa

2.4Mpa

DC24V/1.5A

0-50

QRF6/1.6

90×1

1000kg/m³

1.6Mpa

2.4Mpa

DC24V/1.5A

0-50

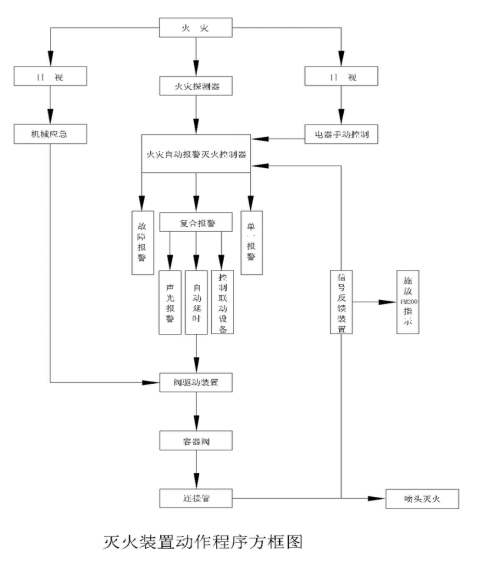

5、裝置動作程序示意圖




6滅火劑瓶組



鋼瓶帶電磁閥的高度1100mm

鋼瓶直徑406mm



型號

貯存容器容積(L)

外徑Φ*H(mm)

貯存壓力(20℃)

最大工作壓力(50℃)

工作溫度范圍

QRF45/1.6

45

647*325

1.6Mpa

2.4Mpa

0-50

QRF90/1.6

90

967*406

1.6Mpa

2.4Mpa

0-50

7、容器閥:

7.1用途:

容器閥安裝在滅火劑儲瓶上,用以密封儲瓶?jī)?nèi)的滅火劑?;馂?zāi)時,一般由電磁驅動器將容器閥打開,釋放滅火劑,實施滅火

型號_結構圖和主要性能參數:

容器閥型號

公稱工作壓力

公稱通徑

安全泄放值

連接螺紋

QRF6/1.6

2.4MPa

PZ27.8

5.6±0.295MPa

M10*1



7.2 使用維護說明

7.2.1容器閥具有電磁啟動和機械手動兩種開啟方式。電磁啟動由電磁驅動器中的電磁推動閘刀,刺破容器閥工作膜片,開啟容器閥;機械手動是人工按動容器閥銨鈕,刺破容器閥工作膜片,開啟容器閥,該方式在緊急情況下采用。

7.2.2容器閥上裝有安全膜片(膜片爆破壓力5.6MPa),是為了防止滅火劑儲瓶?jī)?nèi)壓力過高,而采取泄壓釋放,以保護儲瓶安全。通常情況下,安全膜片不會動作,只有在異常情況下(如充裝壓力過高、環境溫度過高),有可能爆破動作。安全膜片動作且儲瓶泄壓后,應立即更換安全膜片,并進行密封性試驗,再充裝滅火劑。

更換膜片時,須采用由本公司提供的與原膜片型號、規格安全相同,且經試驗合格的膜片,不能隨意代用。

7.2.3充裝滅火劑時,滅火劑充裝口與氣源相接,旋松壓緊螺釘即可充裝。充裝完畢后,必須先旋緊壓緊螺釘,再拆除充裝接頭。滅火劑充裝應由專業人員進行。

7.2.4容器閥動作后,應經人工復位,檢查無異常情況,方可繼續使用。

8電磁驅動器:

8.1用途

電磁容器閥安裝在容器閥上,火災時,控制器發出滅火指令,激發電磁驅動器內的電磁鐵動作,打開容器閥,釋放滅火劑,實施滅火。

型號_結構圖和主要性能參數:

電磁驅動器型號

額定電壓

額定電流

額定吸力

通電持續率

DC24

 24V

1.6A

90N

100%



8.2 使用維護說明

電磁驅動器上裝有保險銷(如上圖所示),是為了防止在運輸、安裝和調試過程中,因碰撞、震動使閥誤動,引起容器閥的泄漏或誤動作而設置的。在現場安裝完畢,投入使用前必須抽出保險銷,否則會導致容器閥不能啟動或發生損壞。
