信號反饋裝置:

結構:信號反饋裝置主要由外殼、連接座、微動開關。

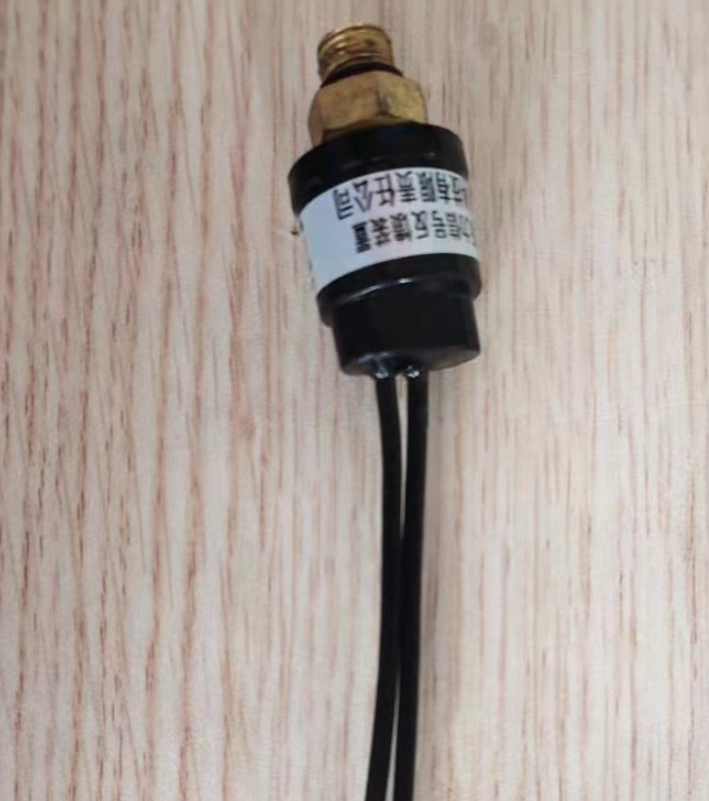

工作原理:信號反饋裝置與管網連接,當釋放滅火劑時,管網壓力推動信號反饋裝置活塞,接通微動開關,使火災報警控制器面板指示燈顯亮,顯示系統已啟動。外形圖如下:



主要性能

型號

公稱壓力(MPa

最小動作壓力(MPa

觸點容量

連接螺紋

電壓

電流

CKYK-1.0/0.4

1.0

0.4

DC24V

1A

M10*1

10.3使用維護說明

a、信號反饋裝置每使用一次后,應維護檢查,復位后方可繼續使用。復位操作如下:使用14號扳手逆時針旋轉直至松動取下,取下之后按下信號反饋裝置紅色按鈕使之復位,然后再安裝到滅火裝置上。

b、信號反饋裝置安裝后,每年至少全面檢查一次,無異常現象,方可繼續使用。

檢查應由專業人員操作.
