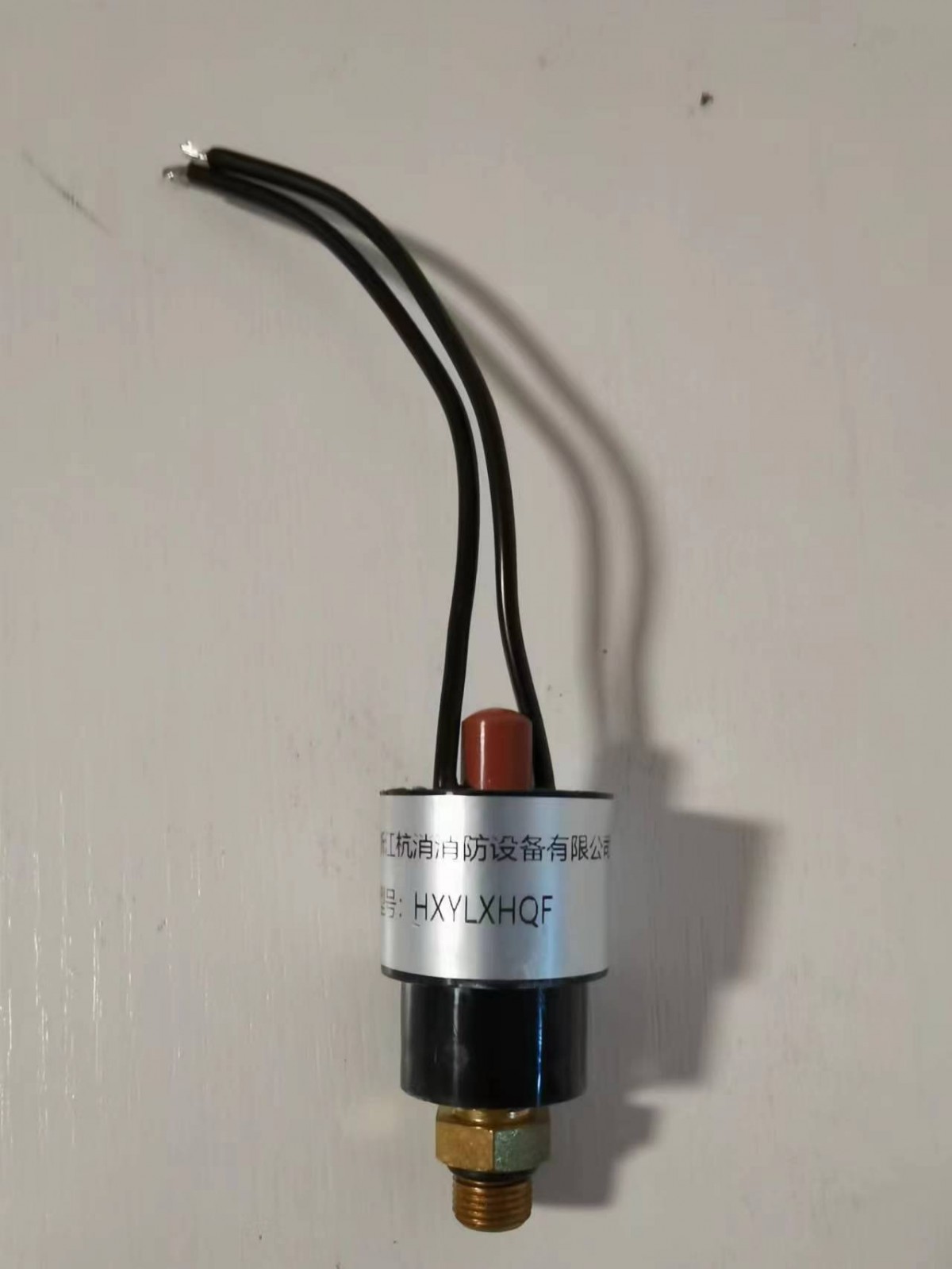

常閉壓力反饋裝置
一,產品用途
YK系列壓力開關是一種國際先進的微型壓力開關,現被廣泛應用于制冷機組,各類空調,油泵和氣泵、食品機械、水處理設備、工程機械、礦山機械、建筑機械等大型機械裝備的液位、液壓、水壓、氣壓系統的壓力控制,以及其它要自行調節介質壓力,保護壓力系統的工業設備中。
二,結構原理
YK系列壓力開關采用蝶形膜片作為感應元件,當被控介質壓力上升到某一設定值時,蝶形金屬膜片產生失穩跳躍,通過推動頂桿,使開關觸點接通(或斷開),當被控介質壓力下降到另一設定值時,蝶形金屬膜片會自動反向跳躍到原來狀態,使開關觸頭斷開(或斷開),從而實現對壓力的控制。本產品具有尺寸小、成本低、安全可靠、使用方便、壽命長、精確度高等特點。
三、產品技術要求:
1. 外觀
外觀應平整光滑,色澤均勻,不得有皺紋、毛刺、氣泡;金屬部分不應有銹蝕和松動。外殼上應貼有銘牌,字跡清晰。
2. 尺寸(見附件)
外形尺寸應符合樣品要求
3. 絕緣電阻
帶電部件與外殼間大于100MΩ。(DC500V)
試驗后大于10 MΩ。
4. 絕緣耐壓
帶電部件與外殼間應能承受50HZ、AC1500V正弦電壓(濕熱試驗后大于1250V),歷時1分鐘或AC1800V歷時1秒鐘,整定電流5mA,無擊穿、閃絡現象。
5. 額定壓力:根據客戶要求定制
6. 額定電壓、電流
110-220VAC 5A 5-24VDC 5A
7. 接觸電阻
導通狀態,觸點接觸電阻不大于50 mΩ。(不包括連接導線)
8. 工作壽命
在額定電壓、電流下,把產品通以氮?dú)?,壓力穩步升、降,使產品反復動作一復位(通1秒,斷9秒),達100000個循環,試驗后應能正常動作。
9. 溫度適應范圍:
環境溫度:-30 ~ +60℃
10 自由跌落試驗
壓力開關從200mm高度自由跌落后,動作壓力和復位壓力應符合規定的要求。
11. 耐振
頻率10 — 55HZ幅值0.35mm,歷時1小時,試驗中開關觸點間斷時間不大于100μS。
12.氣密性試驗壓力:
壓力開關在壓力2.06MPA氣壓下歷時1分鐘無泄露。
13爆破壓力
壓力開關在承受2.75Mpa的壓力1分鐘試驗后,不出現爆破開裂和滲漏現象。
14.阻燃
壓力開關非金屬部件其阻燃等組應為94V-0級,連接線應能通過“VW-1”垂直燃燒試驗
15.接插件抗拉強度
導線應能承受50N任意方向的靜拉力,接插件應能承受10N的靜拉力,歷時1分鐘不變形和損壞.
16.沖擊性能
將壓力開關固定在沖擊試驗機上,用5g的加速度進行上下、左右、前后各一次的沖擊試驗后,應無裂痕、變形現象。并符合氣密性、動作性能、絕緣性能及電氣強度的要求。
四 其它事項
1.貯存
產品貯存應在通風良好、干燥、無腐蝕性氣體的倉庫中,貯存期為一年。
2.包裝
產品出廠包裝采用紙箱包裝
